一、M241系列油管錨的結構： 油管錨由：上接頭、錐體、聯動管、卡瓦、卡瓦座、外套、鎖塊、上活塞、下活塞、**管、下接頭、“O”型圈、鎖塊、等組成。

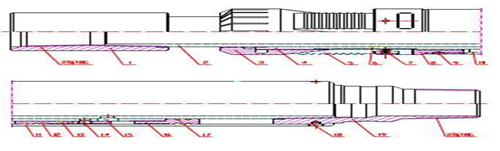

M241系列油管錨結構圖

二、油管錨的工作原理：

連接在泵上**根油管上，母扣朝上，公扣朝下。M241系列油管錨采用單項卡瓦、水利坐封結構，當全井管柱下完，上提300mm（31/2油管、21/2油管上提350mm）打壓15Mpa坐封油管錨。卸壓后油管自然回縮300mm保證油管工作在自然狀態下。當打壓時，液體從**管鎖塊到上、下活塞，帶動聯動管和錐體下行，使卡瓦牢固地鑲嵌在套管壁上完成坐封。當解封時只需上提油管、剪斷。

三、油管錨的優點：

1、克服機械式油管錨造成的油管彎曲和中途錨定的缺點做到平衡錨定。

2、卡瓦傾斜角是30。減少上提管柱負荷，**可靠，此卡瓦對套管的損傷程度*小。

3、油管錨定后，可減輕抽油桿與油管的磨擦，防止管柱斷、脫扣現象，同時提高泵效，達到增產的目的。

4、M241系列油管錨具有大氣壓空腔，使卡瓦錨定后，油管內液體使錐體始終作用于卡瓦，保證卡瓦牢靠地錨定在套管上。

5、M241系列油管錨錐體與**管有鎖定機構錐體與卡瓦錨定在套管上后固為有鎖緊機構而不會(huì )移動，這是的錨定性能更穩定。

四、下井注意事項：

1、輕拿、輕放，不要猛摔、猛砸。

2、管錨不要咬錐體和外筒，防止變形而不能坐封和解封。

3、下井過程中，防止猛摔猛下，防止瞬間沖力過大造成解封。

4、下井工具絲扣完好無損，防止工具和油管絲扣不嚴漏失。

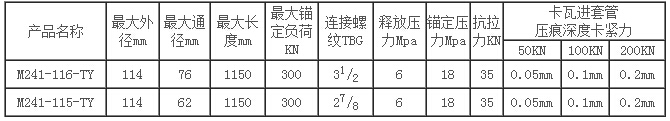

五、主要技術參數：
